KST 系列電動開窗器
​電動百葉窗

相較於其他窗戶類型,百葉窗本身兼具防強風、防盜的功能。電動百葉窗的運作原理是利用特殊的五金件,連接電動推桿與百葉窗中的葉片連接桿。利用推桿的伸縮帶動葉片的開闔。電動百葉窗的葉片呈 90 度角開啟時,可達到最大的通風面積。



外掛式與隱藏式電動百葉窗比較

​相較於隱藏式裝法,外掛式裝設法具有以下優點:

1. 維修容易:品質良好的電動推桿,通常具有動作80,000次以上的壽命,但可能因窗戶裝設的環境較嚴酷,多雨、多強陣風、鹽度高、溼度高等等原因,造成用於固定電動推桿前後端的五金件生鏽或是螺絲鬆脫的現象,使得電動開窗的機制故障。此時,外掛型的裝設方式檢修容易,而隱藏式的電動百葉窗則可能要整面或整排窗戶拆下來檢修。

2. 隱藏式的電動百葉窗品質良莠不齊:廠商可能採用輕型的電動推桿、裸露的馬達帶動機構,產品壽命較短且有灰塵堆積的疑慮。建議採用通過壽命測試且包覆完整的電動推桿作為電動的核心機構。

3. 1推2的外掛型電動百葉窗:搭配特殊的連動五金件,單支推桿可連動兩扇窗戶,達到降低成本的效果。

​​4. 可事後加裝:在建築物完成後,有新的經費想要再升級為電動窗,則可採用外掛式的方式加裝於內側窗框邊。



什麼樣規格的窗戶適合安裝
​電動百葉窗系統?

  • 適用窗型:百葉窗

  • 窗框材質:鋁製為佳

  • 葉片材質:鋁合金、玻璃、壓克力皆可

  • 建議窗戶最大尺寸:寬 < 120 公分、高度 < 200 公分 (需視現場裝況而定)

  • 最少葉片數量:多於五片葉片

  • 葉片連桿:有,電動推桿需與葉片連桿相連接

  • 紗窗:需額外切出供連動五金安裝的孔位

  • ​建議選用直線型電動推桿KST-A01電動推桿KST-A02電動推桿



電動百葉窗適合安裝在那些地方?



實際案例 - 電動百葉窗

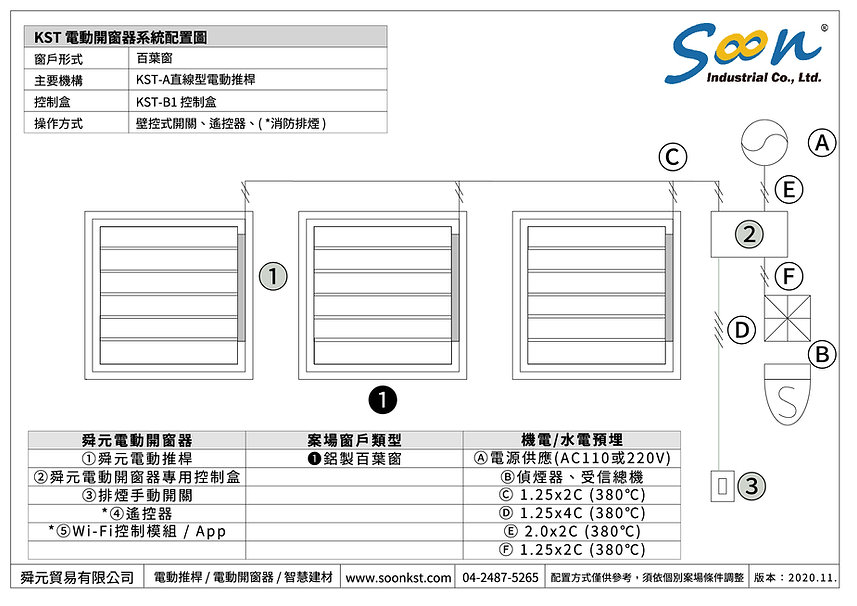

電動百葉窗現場配線示意圖

電動開窗器系統示意圖 - 百葉窗 - 直線型電動推桿 - TW-01.jpg


產品影片



聯絡我們

arrow&amp;v

舜元可免費提供電動開窗器諮詢及整廠規劃,請提供以下資料,我們將能盡快為您服務。

  1. 消防用:消防送審圖

  2. 通風用:現場窗戶圖面含尺寸、窗型

  3. ​自宅用:窗戶照片、窗框尺寸
