KST 系列電動開窗器

​隱藏式電動外推窗

 / 電動鋼索式開窗器

隱藏式電動開窗器,坊間又名電動鋼索式開窗器

最大的特色在於將部分開窗機構隱藏於窗框及天花板內,

在窗戶關閉時,由外側及內側均看不到任何外露的組件,

達到最好的隱藏效果,是建築師們最偏好採用的電動開窗機構之一。

  • 適用窗型:天窗、推射窗、外倒窗、側開窗

  • 抗風壓等級:針對建築法規對於「局部構材及外部被覆物之設計風壓」相關規定,產品通過抗風壓測試,正風壓 300pa、負風壓 360pa。

  • 推拉力:80 kgf (180 lbf) 至 122 kgf (270 lbf) ( 窗戶重量試算 )。
    註:除窗戶重量外,須將推窗力矩、開關窗時之最大靜摩擦力等納入考量。

  • 開啟角度:趨近於 90度角,以不影響窗戶原有連桿結構為原則。​

  • 防護等級 IPX5:窗戶機構通常位處於半戶外、或完全暴露於戶外的位置,因此電動開窗機構需要每半年 / 一年進行定期保養、上油的維護。

  • 控制系統:1 對多、1 對 1、無線遙控、手機 app 遠端控制、壁控式

  • 自動化應用:支援乾接點型感測器

註:隱藏式電動開窗器適合搭配於新建案,或窗戶更新案場中。

因窗框須預留組件安裝空間,且窗戶安裝前,需先安裝部分組件。

​達到最佳的隱藏效果。

為什麼需要電動開窗器呢?

我需要一次操作很多扇窗戶

打開高處氣窗

​排出屋內熱空氣

自動排煙

消防排煙

結合現代科技的

​新型建築

智慧家庭設計

強調自然通風的

​綠建築設計

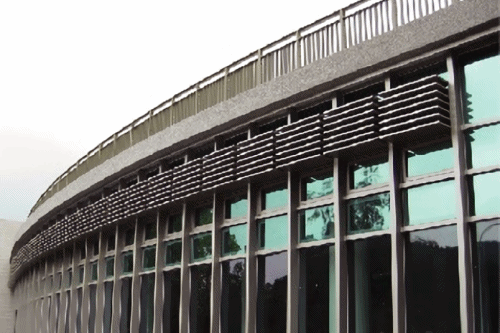

實際案例 - 隱藏式鋼索型排煙窗

#外倒窗 #區域連動式開窗 #消防排煙窗 #廠房通風

#外倒窗 #消防排煙窗 #1對1機組 #區域連動式開窗 #博物館

#外倒窗 #高處通風窗 #消防排煙窗 #1對1機組 #區域連動式開窗

#外倒窗 #消防排煙窗 #1對多機組 #區域連動式開窗 #歌劇院

​基本結構

  • 電動鋼索絞盤

    內置台灣製塔式齒輪馬達,穩定控制鋼索的伸出與縮回。

  • 電動推桿控制盒

    可 1 對多控制電動鋼索絞盤,達到區域連動多扇窗戶效果。

  • 不銹鋼鋼索

    採用線徑 1.8 mm不鏽鋼鋼索,牢固帶動窗扇開闔。

  • 滑車

    內置滑車於窗框內,輔助鋼索的行走。

  • 氣壓棒

    輔助將窗扇開啟,達到抗風壓的效果。
